Planetengetriebe
IMS.700 Drive LN
Unser Planetengetriebe aus der Drive-Serie ist speziell entwickelt für die besonderen Anforderungen bei Radantrieben. Durch die schrägverzahnte Bauweise erfüllt es zudem erhöhte Ansprüche an Geräuscharmut (Low-Noise).
Kompakte Baulänge
Kein Platz? Kein Problem! Die kompakte Bauweise unserer Drive-Serie macht’s möglich.
Lange Lebensdauer
Ausdauernd und verlässlich: Planetengetriebe, die halten, was sie versprechen.
Maximale Leistungsdichte
Wenig Raum und viel Leistung – mit unserer DriveSerie ist das kein Widerspruch.
Temperatur
Auch für anspruchsvolle Temperaturbereiche von -30° bis +60 °C bestens geeignet.
Low Noise (LN)
Durch Einsatz einer Schrägverzahnung in der ersten Stufe besonders geräuscharm (Low-Noise).
Technische Daten
| Parameter | 2-stufig | Anmerkungen |
|---|---|---|
| Untersetzungen | 23:1 28:1 34:1 45:1 58:1 | Weitere Untersetzungen auf Anfrage |
| Nennabtriebsdrehmoment | 30
Nm
| |
| Beschleunigungsmoment | 52,0 Nm | Zeitanteil 20% innerhalb der Lebensdauer |
| Not-Aus-Drehmoment | 150,0 Nm | Max. 50.000 Zyklen innerhalb der Lebensdauer |
| Empfohlener Rad-Ø | 180 mm | Auslegungspunkt Datenblatt Rad-Ø180 mm |
| Traglast je Antrieb | 330 kg | Zu bewegende Masse bis 700 kg je Antrieb |
| Axialkraft | 1,350,0 N | Zeitanteil 30% innerhalb der Lebensdauer |
| Nenngeschwindigkeit Fahrzeug | 1,5 m/s | Auslegungspunkt Datenblatt Rad-Ø180 m |
| Empfohlene Eingangsdrehzahl | 3.000 U/min | |
| Max. Eingangsdrehzahl | 5.000 U/min | |
| Schutzart | IP54 | Höhere Schutzarten auf Anfrage |
| Gewicht | 4.5 kg |

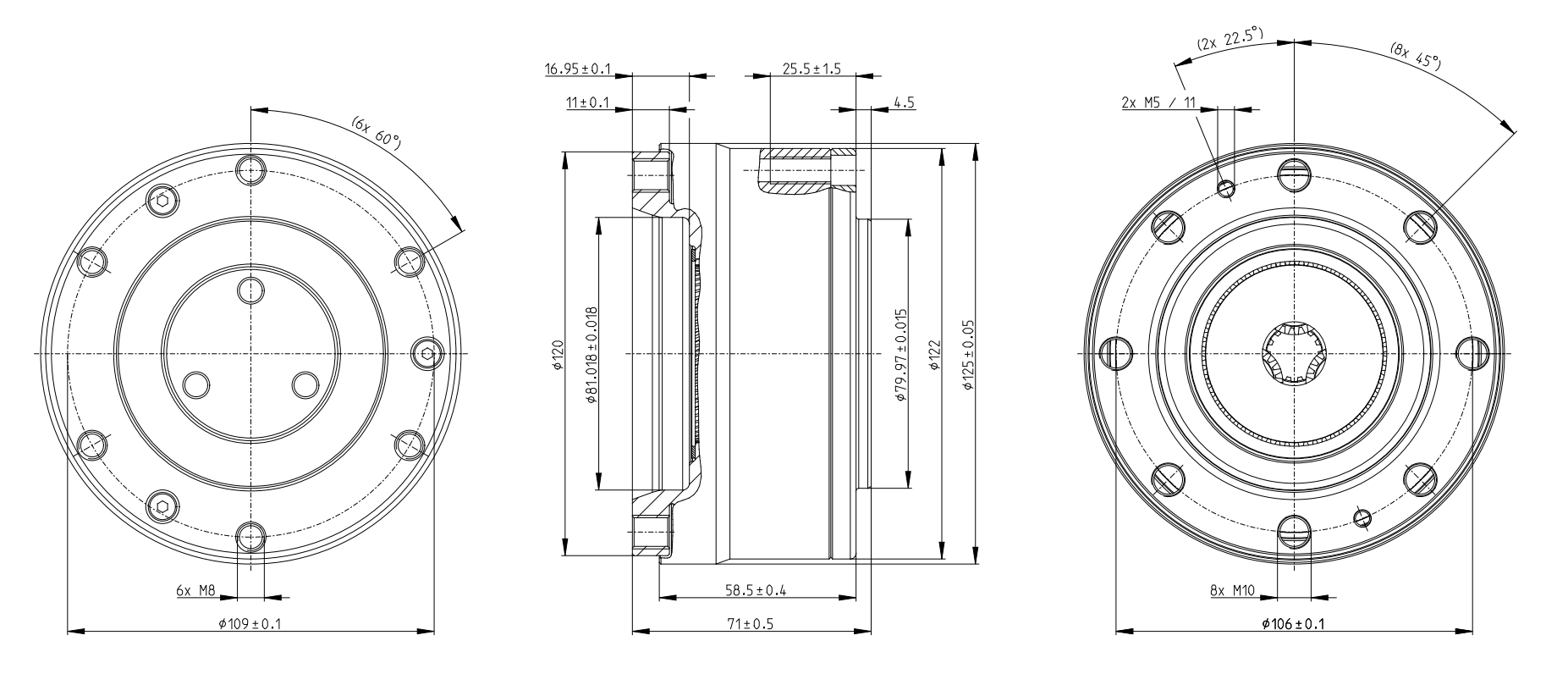

Alle Maße in Millimeter [mm]
Alle Maße in Millimeter [mm]
